Guide - Montera trim på Shimano E7000

Guide som visar hur du monterar trim på en elcykel med motorn Shimano Steps E7000. För att komma åt kontakterna behöver du ta bort främre motorkåpan på höger sida av cykeln.

Normalt behöver man inte lossa pedalarmen på E7000, men vissa cykeltillverkare kan ha egna kåpor som gör att pedalarmen måste bort (se guide för avdragare på denna LÄNK).

Bakom den främre kåpan hittar du kontakterna som används för monteringen. Testa gärna innan du beställer trimmet om du kommer åt kontakterna, så vet du om en avdragare för pedalarmen behövs.

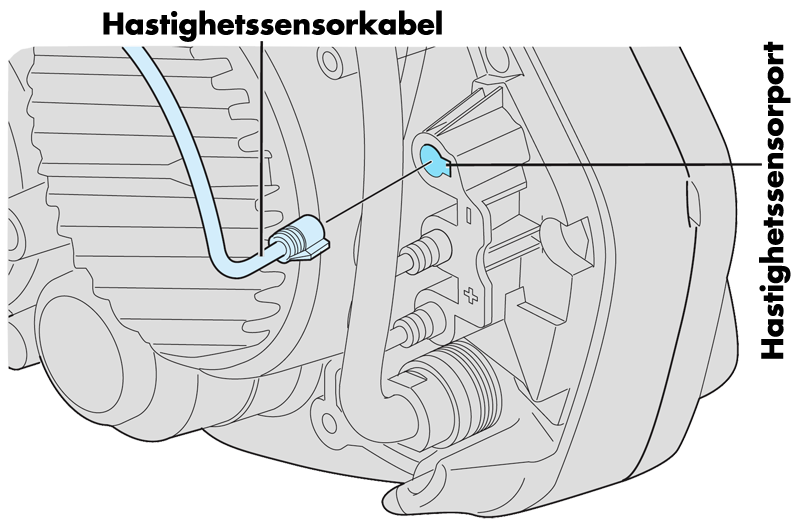

Trimmet ska kopplas in som en skarv mellan motor och hastighetssensorn. Sensorns kontakt känns igen på att den har ett kilspår (Se blå kabel/kontakt ovan).

Dra ut kontakten för hastighetssensorn och koppla in trimmets kontakt på samma plats.
Hastighetssensorns kontakt ska kopplas i passande på trimmet.

Om allt är rätt sitter trimmet nu som en skarv/förlängning på hastighetssensorn.

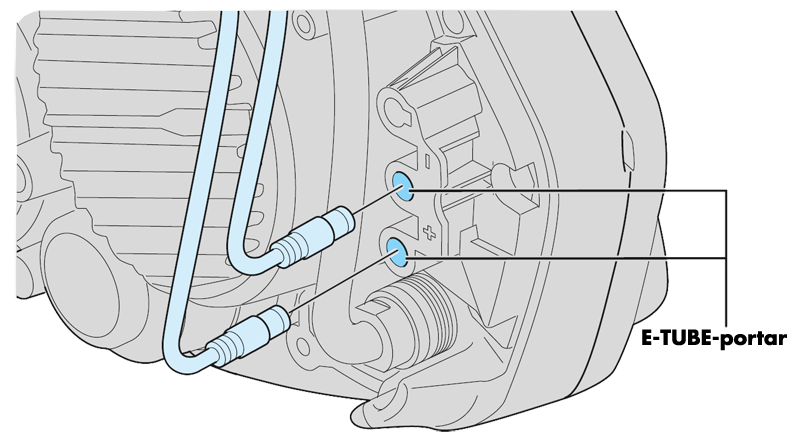

Vissa trim kan styras via belysningsfunktionen och då har de en (oftast röd) kabel som ska kopplas till (+) för belysningen (se rödmarkerad kontakt nedan).

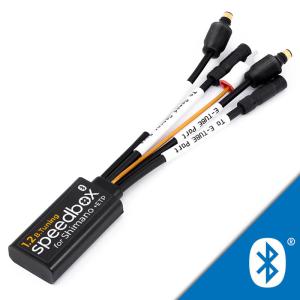

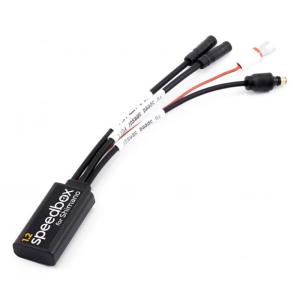

Vissa trim (t.ex. vissa från Speedbox) behöver även kopplas i en E-tube-port och då finner du de här.
