Guide - Montera trim på Bosch generation 2
Inkoppling av trim på Bosch Gen 2
Här hittar du information om hur du ska koppla in trim på en Boschmotor av generation 2. Kännetecknande för generation två är det lilla framdrevet på ca 15-18 kuggar. Anledningen till att framdrevet kan vara så litet är att motorerna i generation 2 från Bosch har en intern utväxling och framdrevet snurrar alltså fortare än pedalarmarna. Generation 2 innefattar Boshmotorerna tillverkade mellan 2014 och 2019:
- Bosch Active Line (MY2014-2019)
- Bosch Performance (MY2014-2019)
- Bosch Performance CX (MY2014-2020)
Monteringsvideo
Kika på dessa videos för att se hur pedalarm och motorkåpa monteras bort, samt hur inkoppling av trimmet går till. Utseendet på kåporna och hur de tas bort kan skilja sig åt mellan olika cykeltillverkare.
Inkoppling av trim på Bosch Perfomance CX
- Kontakterna märkta "Kommunikation" och "Hastighetssensor" ska användas och trimmet kopplas här in som en skarv. Dvs. öpnna kontakten och anslut trimmets motsvarande kontakter.
Kontakterna märkta "Belysning" är tomma/pluggade om din cykel inte har originalmonterade lampor.
Belysningskontakterna ska inte användas för trimmet.
Den lilla kontakten för trimmet ska alltså se ut som den gråa ovan. Är kontkten blå eller svart är det fel kontakt.
Verktyg som behövs

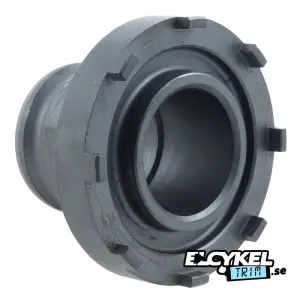

För att lossa pedalarmen på mittmonterade behövs en avdragare.
